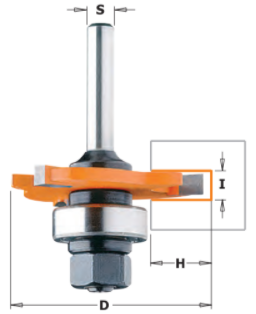

| D mm | H mm | I mm | Order NO. S = Ø12mm | Order NO. S = Ø6mm | Order NO. S = Ø8mm | S | Order NO. S = Ø12,7mm | Order NO. S = Ø6,35mm | |
|---|---|---|---|---|---|---|---|---|---|
| 47/6 | 12.8 | 1.5 | 922.315.11B | 722.315.11A | 922.315.11A | 1.07 | |||
| 47/6 | 12.8 | 1.6 | 1.07 | 822.316.11B | 822.316.11A | ||||
| 47/6 | 12.8 | 2 | 922.320.11B | 722.320.11A | 922.320.11A | 1.27 | 822.320.11B | 822.320.11A | |
| 47/6 | 12.8 | 2.4 | 1.27 | 822.324.11B | 822.324.11A | ||||
| 47/6 | 12.8 | 2.5 | 922.325.11B | 722.325.11A | 922.325.11A | 1.27 | |||
| 47/6 | 12.8 | 3 | 922.330.11B | 722.330.11A | 922.330.11A | 1.27 | |||
| 47/6 | 12.8 | 3.2 | 1.27 | 822.332.11B | 822.332.11A | ||||
| 47/6 | 12.8 | 3.5 | 922.335.11B | 722.335.11A | 922.335.11A | 2.07 | |||
| 47/6 | 12.8 | 4 | 922.340.11B | 722.340.11A | 922.340.11A | 2.07 | 822.340.11B | 822.340.11A | |
| 47/6 | 12.8 | 4.8 | 2.86 | 822.348.11B | 822.348.11A | ||||
| 47/6 | 12.8 | 5 | 922.350.11B | 722.350.11A | 922.350.11A | 2.86 | |||
| 47/6 | 12.8 | 6 | 922.360.11B | 722.360.11A | 922.360.11A | 4.45 | 822.360.11B | 822.360.11A | |
| 47/6 | 12.8 | 6.4 | 4.45 | 822.364.11B | 822.364.11A |
Фрезы пазовые наборные CMT 7/8/922A/B
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Варианты
Описание
Эти фрезы позволяют работать на торцах заготовок - делать пазы, шипы, выбирать четверть,
делать пазы под врезной кант и т.д. Конструктивно эти фрезы состоят из двух частей: державки
с хвостовиком и пазовой наборной фрезы с тремя режущими лезвиями. Наборные фрезы можно
менять по одной, или устанавливать на державку сразу несколько – в зависимости от задачи.
Обрабатываемый материал: ДСП
Внимание: Для соединения через шпонку используйте фрезу с высотой зуба 4 мм.
Полезный совет: В базовой комплектации на
державке установлен подшипник диаметром 22 мм,
в этом случае глубина паза равна 12,8 мм. С
набором подшипников арт. 791.711.00 (диаметром
28,5 и 34,9 мм) можно получить паз глубиной 9,5
или 6,35 мм.
